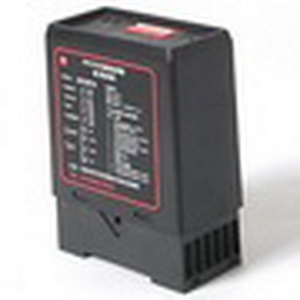

PD132  Single Channel Vehicle Loop Detector

PD132 is used for wherever vehicles have to be detected,for example for monitoring and safe-guarding

accessways or for counting vehicles. The output signal can be used for controlling door and gate drive

mechanisms, operating barriers, controlling traffic light systems or activating card dispensers in parking lots.

PD132 has two-way output relays. One is unlimited output when loop is temporarily covered, while the other is multi

mode that can be set by users.

Technical data

Operating voltage:     220V AC±10%

Power Consumption:    <5W

Output :                       Relay Output

Frequency range:        20 KHz to 170 KHz (4 grades adjustable)

Reaction time:             10ms

Signal holding time:      Unlimited / limited 10 minutes when loop is permanently covered

Sensitivity:                  8 grades (adjustable)

Loop inductance:         Ideal 100μH to 300μH (include connecting wiring)

Loop Conn. Wiring:      Max. 100m, twisted at least 20 times per meter, total resistance <10 Ohm

Autocorrecting time:    1s to 2s

Operating temp.:         -30℃ to +70℃

Storage temp.:            -40℃ to +85℃

Relative humidity:         ≤ 95%

Net Weight:                  300g(include socket)

Connection:                  11-pin socket

Dimensions:                  74×36×85 mm (L×W×H)
